Beschreibung

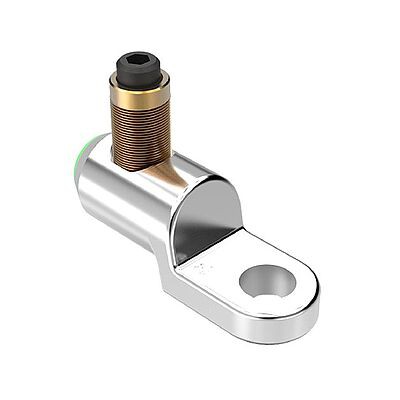

Die SICON Schraubkabelschuhe sind unabhängig vom Leitermaterial, Leitertyp, Spannungsebene und Stromstärke einsetzbar. Die patentierte SICON Abreissschraube wurde ohne feste Sollbruchstellen entwickelt. So wird immer die volle Gewindetragfähigkeit genutzt und der perfekte Anpressdruck gegen den Leiter sichergestellt. Ein drehbarer Druckteller am Fuss der Abreissschraube sorgt dafür, dass die Einzeldrähte nicht beschädigt werden. Die Schraube schert beim Anziehen sanft ab, die Reste bleiben am Werkzeug und können sicher entsorgt werden. Die Schraube reisst immer an der Oberkante des Verbinderkörpers. So entsteht kein scharfkantiger Überstand. Alle Kanten des Verbinderkörpers sind abgerundet.
SICON sind elektrisch und mechanisch typgeprüft nach IEC 61238-1 Klasse A.
Vorteile:
- Zuverlässiges Kontaktieren aller Leiter
- Optimale Kontaktkraft für jeden Leiter
- Keine Beschädigung von Einzeldrähten
- Montage mit Standard-Werkzeug
- Optimal für alle Garniturentypen
- Große Querschnittsbereiche
Geeignet für folgende Typen/Querschnitte:
- Cu/Al re 10-95mm2
- Cu/Al rm 10-95mm2
- Alse 50-95mm2
- Alsm 35-70mm2
- Cu Klasse 5 16-70mm2
Spezifikationen
- Gewicht [kg]
- 0.09
- Anschlussgewindemass (metrisch)
- 12
- Anschlusswinkel
- gerade
- Anzahl der Befestigungslöcher
- 1
- Nennquerschnitt [mm²]
-
- 10
- 95
- Kennfarbe
- ohne
- Rohrkabelschuhe für Cu-Leiter
- Nein
- Presskabelschuhe für Cu-Leiter
- Nein
- Schraubkabelschuh
- Ja
- Nach DIN
- Nein
- Geeignet für massive Leiter
- Ja
- Geeignet für mehrdrähtige Leiter
- Ja
- Geeignet für feindrähtige Leiter
- Ja
- Geeignet für Rundleiter
- Ja
- Geeignet für Sektorleiteranschluss
- Ja
- Mit Abreisskopf
- Ja
- Art der Verbindung
- Schraubverbindung
- Nennquerschnitt Kupfer, RM [mm²]
-
- 10
- 95
- Nennquerschnitt Kupfer, RE [mm²]
-
- 10
- 95
- Nennquerschnitt Kupfer, SM [mm²]
-
- 35
- 70
- Nennquerschnitt Aluminium, RM [mm²]
-
- 10
- 95
- Nennquerschnitt Aluminium, RE [mm²]
-
- 10
- 95
- Nennquerschnitt Aluminium, SM [mm²]
-
- 35
- 70
- Nennquerschnitt Aluminium, SE [mm²]
-
- 50
- 70
- Leiter-Material
- Aluminium/Kupfer
- Oberflächenschutz
- galvanisch verzinnt
